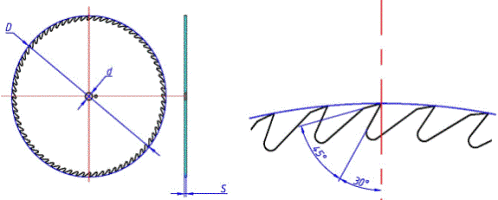

| Обозначение параметра |
| D | S | d×a×k | Z |
| 1 | 2 | 3 | 4 |
| 900 | 4 | 50×100×18 | 72 |
| 950 | 4 | 50×100×18 | 72 |
| 1000 | 4 | 50×100×18 | 72 |
| 1050 | 4 | 50×100×18 | 72 |
| 1100 | 4 | 50×100×18 | 72 |

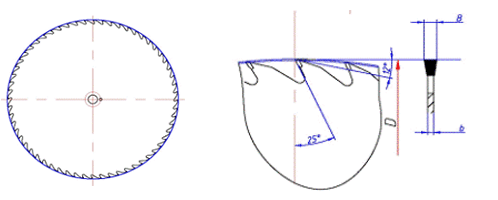

| Обозначение параметра |
| D | b | B | d×a×k | Z |
| 1 | 2 | 3 | 4 | 5 |
| 900 | 4 | 5,8 | 50×100×18 | 60 |
| 950 | 4 | 5,8 | 50×100×18 | 60 |
| 1000 | 4 | 5,8 | 50×100×18 | 60 |
| 1050 | 4 | 5,8 | 50×100×18 | 60 |
| 1100 | 4 | 5,8 | 50×100×18 | 60 |
|
 |
Материал - сталь группы 1.2003
Пластина твердосплавная фирмы Sandvik
Корпус круга вальцованный с нормированным напряженным состоянием
По требованию заказчика пилы могут быть изготовлены с отличными от указанных в таблицах геометрическими параметрами, наличием шпонок, поводковах отверстий, диаметрами посадочных отверстий, по количеству зубьев, толщине и т.д.
Обозначение этой группы пил при заказе
- 12 - D * b/B или (S)* (d×a×k) * Z , где
- 12 - группа назначения пилы;
- D - наружний диаметр пилы, мм;
- L - длина пилы, мм;
- b или S - толщина корпуса пилы, мм;
- B - ширина полотна пилы, мм;
- d - диаметр посадочного отверстия, мм;
- a - диаметр расположения поводкового отверстия, мм
- k - диаметр поводкового отверстия, мм
- Z - количество зубьев
Пример:
Пила 12 - 1100*4,0/5,4*(50*100*18)*60 - станок KARA
Принимаем заявки на изготовление пил по чертежам заказчика
|
|
|
