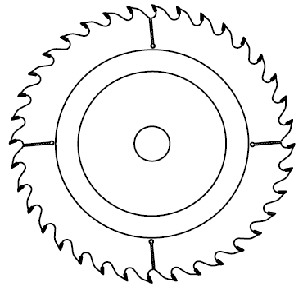

| Обозначение параметра |
| D | b | B | Y,
град | d | z | Обозначение
по ГОСТ 9769 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| 200 | 2,0 | 2,8 | 10 | 32 | 48
56 | 3421-0553
|
| 250 | 2,0 | 2,8 | 10 | 32 | 48
56 |
3421-0561 |
| 315 | 2,4 | 3,4 | 10 | 50 | 56
72
96 | 3421-0566
3421-0568
|
| 355 | 2,8 | 4,0 | 10 | 50 | 56
72
96 | 3421-0577
3421-0582
|
| 400 | 2,8 | 4,1 | 10 | 50 | 56
72
84
96
108
120 | 3421-0584
3421-0586
|
| 450 | 2,8 | 4,3 | 10 | 50 | 56
72
84
96
108
120 | 3421-0591
3421-0592
|
| 500 | 3,4 | 4,8 | 10 | 50 | 56
72
84
96
108
120 |
|
|
Материал корпуса - сталь группы 1.2003
Пластина твердосплавная фирмы Sandvik
Пилы поставляются:
- - вальцованными с нормированным напряженным состоянием;
- - с диаметрами посадочного отверстия отличными от указанных в таблице,
в диапазоне Ø 20; Ø 30; Ø 32; Ø 50; Ø 60; Ø 70; Ø 75; Ø 80; Ø 85; Ø 90 мм;
- - посадочные отверстия могут выполняться со шпоночными пазами;
- - с поводковыми отверстиями и компенсаторами различных конфигураций;
Обозначение этой группы пил при заказе

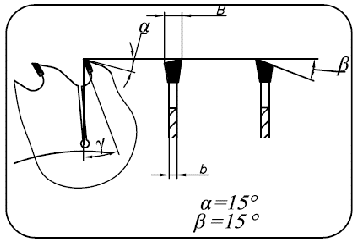

- 5 - D * b/B * Z * d * γ, где
- 5 - группа назначения пилы;
- D - наружний диаметр пилы, мм;
- b - толщина корпуса пилы, мм;
- B - величина пропила, мм;
- Z - число зубъев;
- γ - передний угол, град.;
- d - диаметр посадочного отверстия, мм;
Пример:
Пила 5 - 400*2,8/4,0*56*10º
|
