Анкерный крепитель
![[Image]](images/DD71EA6A798D2AE5krepezh.jpg)
Размер анкерного крепителя 8х100 мм и 10х100 мм, возможно исполнение для полнотелой или пустотелой стены.
Тип анкерного крепителя, выбирается, исходя из расчёта несущей возможности, имеющейся ограждающей или несущей стены. А также расчетных ветровых нагрузок для конкретной местоности и региона.
|
Вертикальная Z-образная направляющая
![[Image]](images/D7149AE56D8F8ECCZobr.jpg)
Размер «Z»-образного элемента 22х55х2000мм. Возможно изготовление, толщиной 1,2 мм и 1,5 мм.
Применяется при облицовке углов и оконных проёмов. Крепится к горизонтальному уголку стальными оцинкованными заклёпками или шурупом-саморезом 5,5х19мм. Можно устанавливать в середине листа вместо «П»- образного элемента.
|
Вертикальная П-образная направляющая
Размер «П»-образного элемента 22х80х2000мм. Возможно изготовление толщиной 1,2 мм и 1,5 мм.
Применяется при креплении стыков фасадных листов. Устанавливается на горизонтальный уголок. Крепление осуществляется с использованием стальных оцинкованных заклёпок или шурупов-саморезов 5,5х19мм.
|
Горизонтальный уголок
Размеры горизонтального уголка 50х40х2000мм. Возможно изготовление толщиной 1,2 мм и 1,5 мм. Изготавливается из оцинкованной стали.
Применяется для создания дополнительных горизонтальных связей в конструкции металлического каркаса. Крепится на несущие кронштейны с использованием стальных оцинкованных заклёпок или шурупов-саморезов 5,5х19мм.
|
Несущий кронштейн
Размер кронштейна 50х50х50(250) мм. Возможно изготовление толщиной 2 мм и 3 мм. Материал - оцинкованная сталь. Несет на себе основные нагрузки фасадной системы - весовая и ветровая. Крепится к ограждающей или несущей стене. Максимальный вылет кронштейна относительно стены обуславливается толщиной закладываемого утеплителя и расчитан не более чем на 250 мм.
|

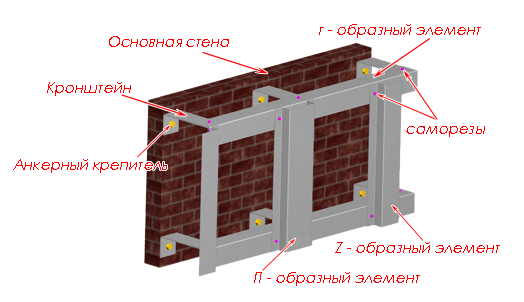

Общий вид несущей конструкции
* Длина полки кронштейна зависит от толщины утеплителя и составляет 50-250 мм.
*Расстояние между кронштейнами определяется проектом

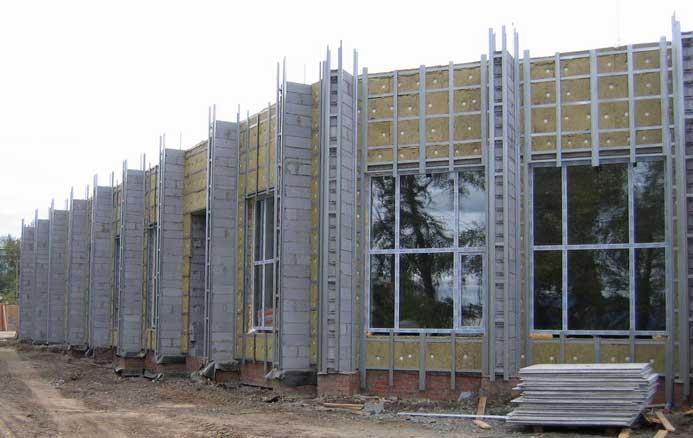

Внешний вид металлообрешетки при монтаже фасада:
|
