Технология вентилируемых фасадов

Вентилируемый, или, как еще говорят, «навесной» фасад - это система, состоящая из облицовки, теплоизоляции и металлической подконструкции (в редких случаях деревянной). Принцип системы состоит в том, что технологический зазор, оставляемый между теплоизоляцией и облицовкой, обеспечивает свободное движение воздушным потокам. Таким образом, естественное движение воздуха в зазоре позволяет стене постоянно находится в сухом состоянии, не позволяя собраться конденсату и влаге. Именно этот воздушный промежуток снижает теплопотери, является своего рода температурным буфером: температура воздуха в нем примерно на 3-4 градуса выше, чем снаружи здания.

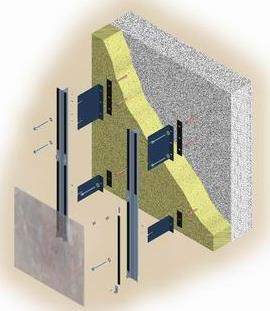

Общая схема расположения слоев:

Итак, мы имеем систему, где материалы расположены по мере уменьшения показателей их теплопередачи, а сопротивление паропроницаемости возрастает снаружи вовнутрь.

Рассмотрим вкратце, как именно работает каждый из материалов в «общей связке».

1. НЕСУЩАЯ СТЕНА

Стена является точкой опоры для нашей системы. При устройстве навесного фасада, существенными являются такие параметры как: отклонения стены от вертикали и горизонтали, «заваленные» углы, которые выявляются методом геодезической съемки. А также немаловажное значение имеет материал, из которого она построена и степень ее износа (если имеется таковая).

2. ПОДКОНСТРУКЦИЯ

Подконструкция является основным несущим звеном, оснасткой для крепления облицовочных материалов, разговор о видах и разновидностях которых, мы продолжим чуть позже.

3. ТЕПЛОЗВУКОИЗОЛЯЦИОННЫЙ СЛОЙ

Важное значение имеет выбор теплоизоляции. Этот слой обязательно должен выполняться из жестких плит большой плотности - не менее 40-80 кгм2, обладающих огнеупорными свойствами, и дератизационными свойствами. Это необходимо для предотвращения «сползания» утеплителя, по истечению времени эксплуатации, по стене здания, противодействия температурным перепадам и защищая от грызунов. Для крепления теплоизоляции используется специальные дюбеля «зонтичного» типа.

Сам теплоизоляционный слой защищает стену от переменного замерзания и оттаивания, тем самым, выравнивает температурные колебания стены и препятствует появлению деформаций, особенно неблагоприятно влияющих на высотные строения. Таким образом наружное утепление позволяет увеличить срок службы несущих стен в реконструируемых зданиях, и сократить затраты по устройству фундамента при новом строительстве.

Теплоизоляция обладает и другим достоинством - увеличивает теплоаккумулирующую способность стены. Утепленная снаружи конструкция стены остывает в 6 раз медленнее, чем аналогичная стена у которой теплоизоляционный слой находится внутри. Еще одним из преимуществ теплоизоляционного слоя является повышение звукоизоляции в широком диапазоне частот более, чем в два раза. Подытоживая разговор о теплоизоляции отметим, что базовая толщина утеплителя, применяемая для центральных районов: 50-150 мм, для Сибири и Севера 150-250 мм, наиболее оптимальным вариантом является использование ваты на основе базальтового волокна – Rockwool, («Венти-Батс»).

4.ПАРОПРОНИЦАЕМАЯ ПЛЕНКА

Паропроницаемая пленка не позволяет проникать влаге на теплоизоляцию и в то же Время, не мешает испарению конденсата в атмосферу. Заводы - изготовители предлагают теплоизоляционный материал с уже готовым кашированием, - на поверхность теплоизоляционных плит нанесен паропроницаемый материал. Специалисты нашей компании считают лучшим вариантом использование паропроницаемой пленки Tyvek, или аналогичной, так как сплошное покрытие пленкой уменьшает количество мостиков холода на стыках теплоизоляционных плит и гарантирует стабильность характеристик утеплителя во времени.

5.ВОЗДУШНЫЙ ЗАЗОР

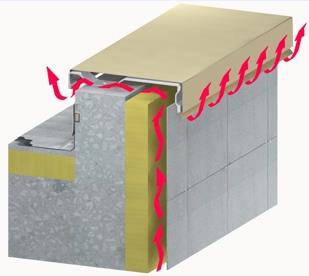

Воздушный зазор работает по принципу вытяжной трубы - тем самым не позволяя собираться атмосферной и внутренней влаге на поверхности стены. Еще одна важная функция воздушного буфера - это снижение теплопотерь здания.

6. ОБЛИЦОВКА

Облицовочный материал «звучит заключительным аккордом» всей системы. Именно он позволяет увидеть здание в новом «эксклюзивном костюме от кутюрье». При чем этот «костюм» защищает всю конструкцию от неблагоприятных атмосферных воздействий, а летом выполняет функцию солнцезащитного экрана. Способ крепления облицовки позволяет избегать внутренних напряжений в материале и исключает появление трещин. Выбор облицовочных материалов чрезвычайно богат и их число быстро растет: металлы, композитные материалы, бетоны, фиброцементы, специальное стекло, ламинаты высокого давления, а также керамический гранит и натуральный камень. Широк спектр их размеров: от крупных - до мелкоразмерных плит и панелей, разнообразие фактур и цветовой гаммы. Способы монтажа и крепления дают безграничные возможности для фантазий эстетичного оформления зданий.

ОТКОСЫ ПРОЕМОВ

При любом конструктивном решении оконных откосов и дверных проемов необходима детальная проработка узлов сопряжения с вентилируемым фасадом. Инженеры компании «Балт-Строй» выполняют эти расчеты, применяя принцип модульности, здесь необходимо тесное сотрудничество с организацией, монтирующей оконные и дверные блоки, во избежании неграмотного монтажного сопряжения. Специалисты компании готовы взять под свою ответственность монтаж остекления здания, тем самым избавив Заказчика от ненужных хлопот.

Откосы могут быть выполнены из разных материалов: металлопласта с пураловым покрытием, алюминия, керамического гранита или другого материала.

ДОСТОИНСТВА ВЕНТИЛИРУЕМОГО ФАСАДА:

• - Сокращение затрат на эксплуатацию
• - Сохранность эстетического вида в течении длительного срока
• - Сокращение затрат на отопительную энергию в 3-3,5 раза
• - Паропроницаемость
• - Предотвращение образования конденсата
• - Повышение звукоизоляции здания
• - Широкие архитектурные возможности
• - Возможность всесезонного производства работ

Технический расчет специалистов «Балт-Строй» показал, что средний срок окупаемости системы составляет от 5 до 8 лет.

Однажды выбрав систему вентилируемого фасада, Заказчик забудет о вечной проблеме поддержания эстетического вида здания, так как срок службы таких фасадов составляет от 20 до 50 лет в зависимости от выбранного материала.
